MSA와 Service Mesh

Ⅰ. 분할 독립 서비스 MSA, 서비스간 통신 제어관리 Service Mesh 개요

MSA	애플리케이션을 상호 독립적인 최소 구성 요소로 분할하여 구성
Service Mesh	서비스간 통신 제어/관리하는 MSA를 위한 인프라 계층

- MSA에 Service Mesh를 활용하여 트래픽 제어



Ⅱ. MSA, Service Mesh 구성도와 구성요소

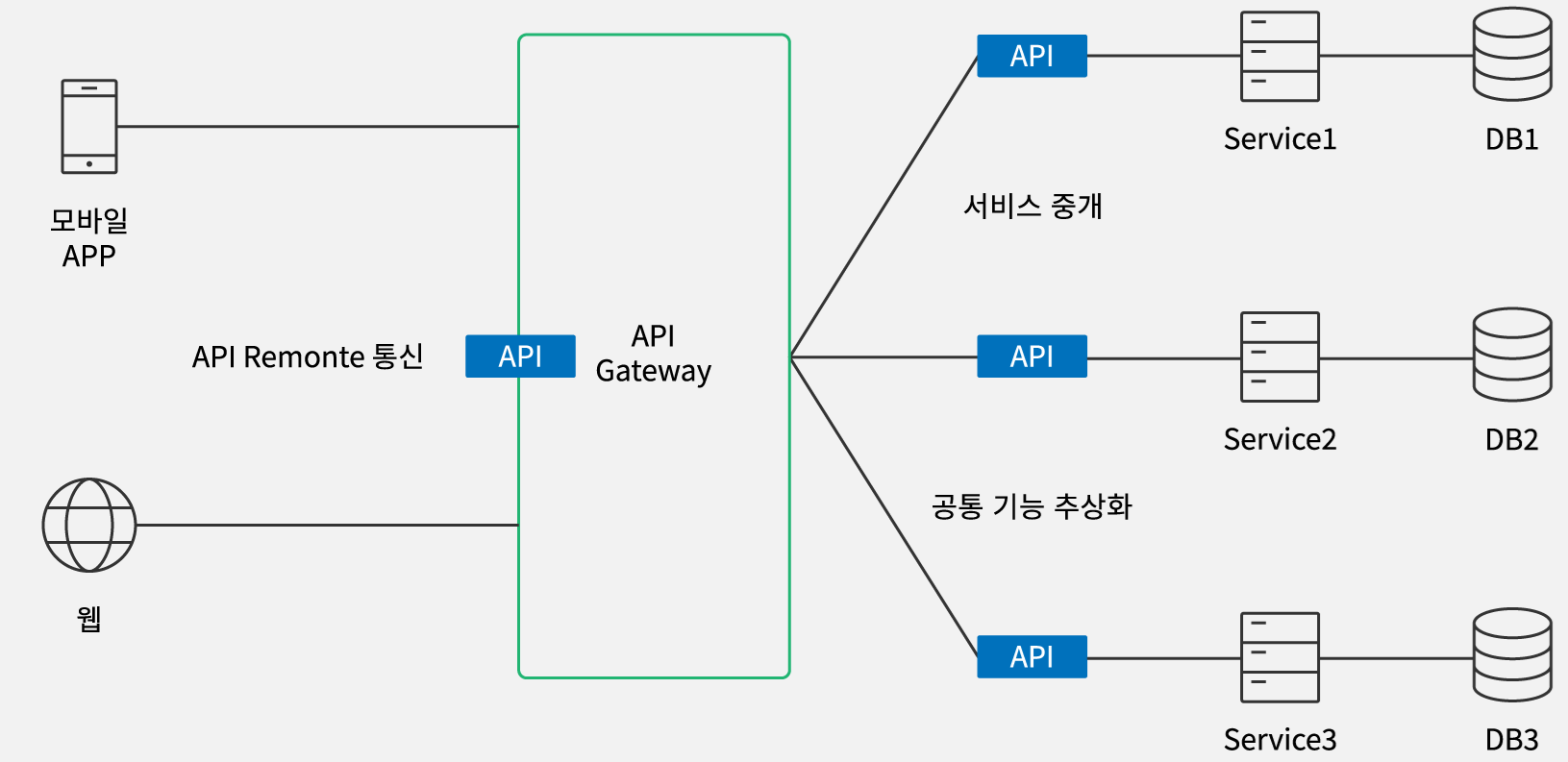

가. MSA(Micro Service Architecture) 구성도와 구성요소

구분	구성요소	설명
User Interface	모바일, 웹, PC	다양한 환경에서 여러가지 기기를 통해 서비스 접속/이용
Gateway	API Gateway Orchestration	REST API, 로드 밸런싱, 트래픽 제어
Micro Service	Polyglot Program, DB	다양한 언어사용, 다양한 DB

- 마이크로서비스로 시스템 분할하여 유연하고 확장 가능한 구조로 빠른 CI/CD 지원

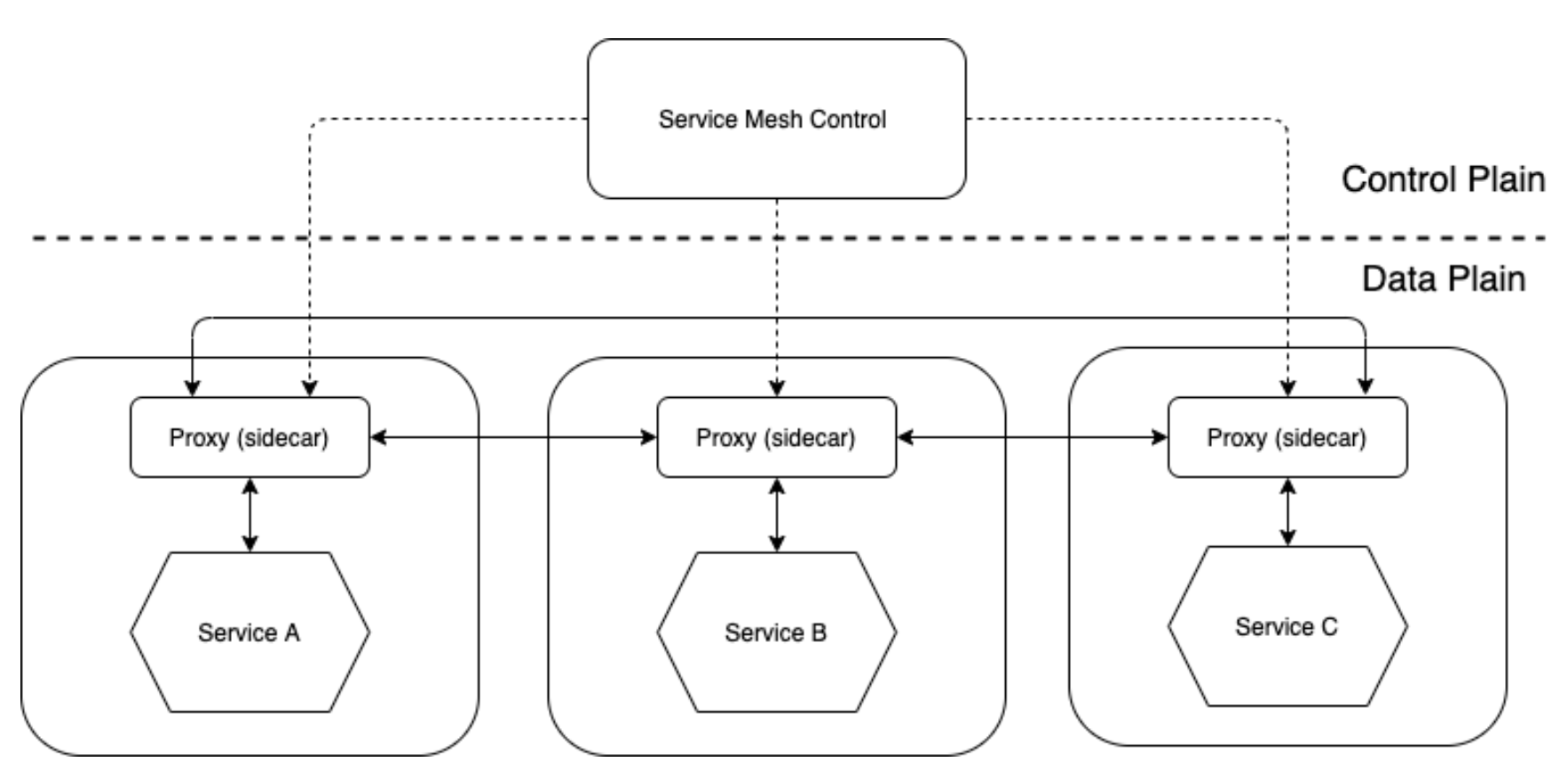

나. Service Mesh 구성도와 구성요소

구분	구성요소	설명
Control Plain	Service Mesh Controllor	트래픽 제어 정책, Proxy 관리 컨트롤러
Data Plain	Service Discovery	서비스 검색 기능 지
	Circuit Breaker	오류 감지 및 차단
	Load Balancing	로드 밸런싱 제공
	Sidecar Proxy	트래픽 라우팅, 프록시

- API Gateway의 많은 기능이 Service Mesh로 흡수될 것으로 예측
