Memory Management Unit (MMU)

Ⅰ. 메모리 주소 변환 장치, MMU의 개요

가. MMU의 개념

- CPU와 Cache 사이 불연속적 메모리 주소를 논리적 연속된 가상 주소로맵핑하는 관리 장치



나. MMU의 역할

- 주소 변환	- 실제 메모리와 가상 메모리의 주소 변환
- 메모리 보호	- 각 영역 간 읽기/쓰기 침범 차단 역할

- 주소 변환과 메모리 보호 이외에도 캐시 관리, 버스 중재 등 역할 수행



Ⅱ. MMU 주요 기능 및 주소 변환 과정

가. MMU의 주요 기능

주요 기능	설명
주소 변환	- 가상 메모리 주소를 물리 주소로 변환
특권 통제	- 사용자 프로그램에서 커널 영역 침법 차단
캐시 통제	- 캐시 가능 영역과 불가 영역 설정
읽기/쓰기 보호	- read / write 불가 영역 생성 기능
메모리 보호	- 각 프로세스별 영역만 접근하도록 통제

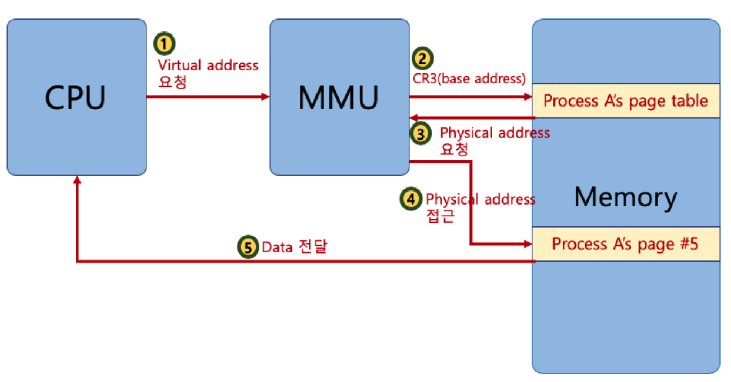

나. MMU의 주소 변환 과정

개념도	설명
	1) MMU에 가상 주소 전달
	2) Page Table 탐색
	3) 물리주소 MMU에 전달
	4) 물리주소에 MMU 접
	5) CPU에 Data 전달

- MMU의 메모리 접근을 줄여 성능 향상을 위해 별도의 하드웨어 TLB 사용

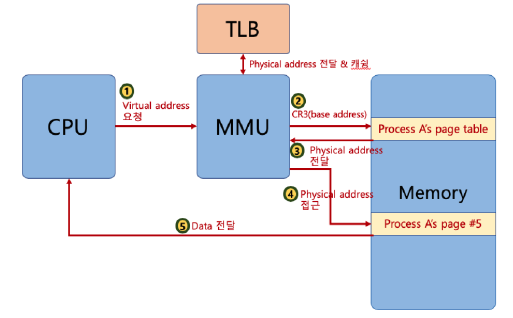

Ⅲ. 페이지 정보 캐쉬, TLB(Translation Lookaside Buffer)

- 최근 메모리에서 얻은 물리 주소를 TLB에 저장하여 MMU의 page table 검색 생략
