OSI 7 계층

Ⅰ. ISO 7498 국제표준, OSI 7계층의 개요

정의	- 국제 표준 기구 ISO에서 모든 네트워크 통신에서 발생하는 문제점들을 완화하기 위해 제시한 표준화된 네트워크 기본 모델

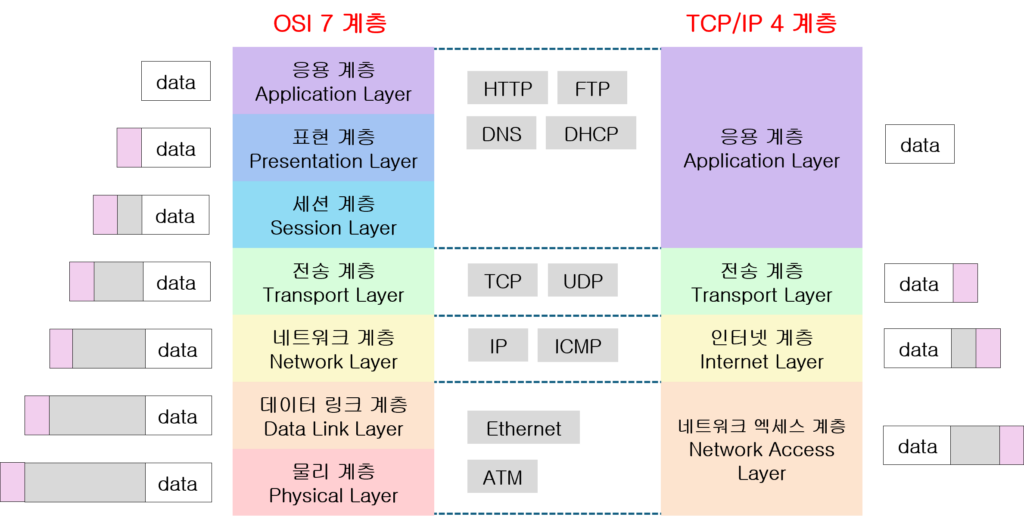

구조



Ⅱ. OSI 7계층의 기능

계층	설명	프로토콜
7계층 (Application Layer)	- 사용자가 네트워크에 접근할 수 있도록 하는 계층 - 사용자 인터페이스, 전자우편, DB 관리	HTTP, SMTP, SNMP, FTP, Telnet, SSH
6계층 (Presentation Layer)	- 운영체제의 한 부분으로 I/O 데이터 표현형태 변환	JPEG, MPEG, XDR, SMB, AFP
5계층 (Session Layer)	- 통신세션을 구성하는 계층으로 포트 연결 확인 - 통신 장치간 상호작용 설정, 유지, 동기화	TLS, SSH, RPC, NetBIOS
4계층 (Transport Layer)	- 메시지 전송 발신지, 목적지간 제어, 에러 관리 - 패킷 전송, 재전송으로 통신 신뢰성 보장	TCP, UDP, RTP, SCTP, SPX
3계층 (Network Layer)	- 다중 네트워크 링크에서 패킷 목적지로 전달 - 패킷 시작점에서 목적지까지 전달 관리	IP, ICMP, IGMP, ARP, RARP, BGP, OSPF, RIP, IPX, DDP
2계층 (Data Link Layer)	- 오류 없이 장치에서 장치로 프레임 전달 - 스위칭 테이블 참조하여 패킷 전송	PPP, HDLC, Ethernet, TokenRing, ISDN
1계층 (Physical Layer)	- 물리적 매체 통해 비트 전송 - 장치 간의 물리적 접속 제어 기능 제공	RS-232C, 광섬유, 동축 케이블, ISDN
