캐시 메모리

Ⅰ. 캐시메모리 주소 매핑(mapping)

가. 캐시 메모리 주소 매핑의 개념 및 필요성

개념	- 주기억장치와 캐시기억장치 사이에서 임의의 블록을 지정된 캐시기억장치 블록에 기억시키는 방법
필요성	- 캐시 메모리가 메인 메모리에 비해 작은 용량을 가져 효율적인 캐시 메모리 활용을 위해 필요



나. 주소 매핑 방식

방식	구분	세부 내용

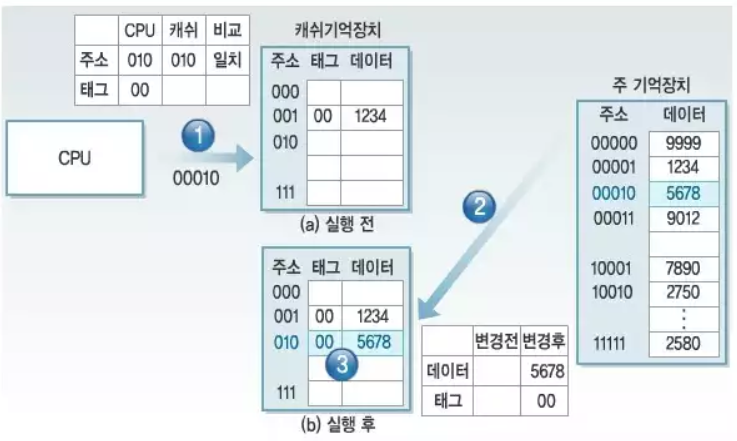

직접 사상	개념도
	설명	- 메모리 블록들이 지정된 캐시 라인으로만 적재 - H/W 구조 간단하고 구현 비용 저렴 - 라인 공유 중인 블록 적재 시 Swap-out 발

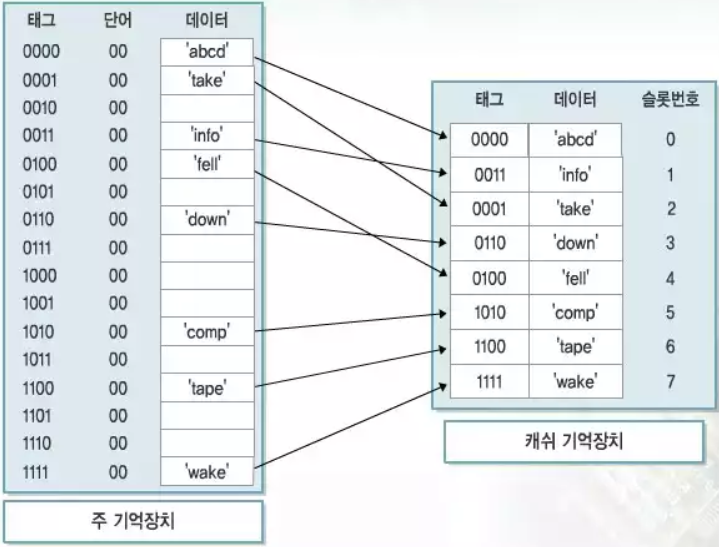

연관 사상	개념도
	설명	- 메모리 블록 적재 시 캐시 라인이 정해지지 않음 - 신규 적재 시 캐시 라인 선택 자유, 적중률 향상 - H/W 구조가 복잡하고 구현 비용이 높음

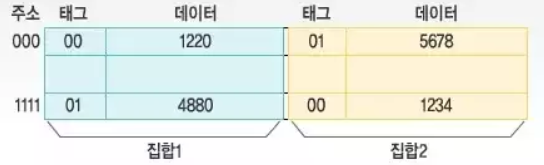

집합연관 사상	개념도
	설명	- 메모리 블록 그룹이 하나의 세트로 공유 - 메모리 블록은 특정 세트 내 어느 곳이나 적재 가능 - 회루 구현이 복잡하고 구현 비용 높음

Ⅱ. 캐시 쓰기 정책(write policy)

구분	Write Through	Write Back
구성도
개념	- 쓰기 동작 시 캐시와 주 기억장치 동시 쓰기	- 캐시에만 쓰고 데이터 swap-out 시 주 기억장치에 복사
장점	- 구조 단순 - 캐시-기억장치 일관성	- 기억장치 쓰기 동작 횟수 초기화
단점	- 버스 트래픽 증가 - 쓰기 시간 증가	- 캐시-기억장치 일관성 문제 (Cache Coherency)

Ⅲ. 다중 프로세서 시스템에서 캐시 일관성(Cache Coherence)을 유지하기 위한 기법

가. 일관성 유지 기법

구분	기법	설명
SW 측면	공유 캐시	- 모든 프로세서들이 하나의 공유 캐시 사용 - 프로세서 간 캐시 엑세스 충돌 가능
	공유 변수 캐시 미사용	- 변경 가능한 변수는 주 기억장치에만 저장 - Lock 변수(임계영역) 공유 캐시 미사용
HW 측면	디렉토리 프로토콜	- 주기억장치의 중앙 제어기가 캐시 일관성 관리 - 모든 지역 캐시 동작 제어 및 보고
	스누피 프로토콜	- 공유되는 캐시 데이터 갱신 시 갱신되지 않은 나머지 데이터 무효화

- Write Through는 VI 프로토콜, Write Back은 MESI 프로토콜 대표



나. 일관성 문제 해결 기법, VI와 MESI

구분	항목	설명

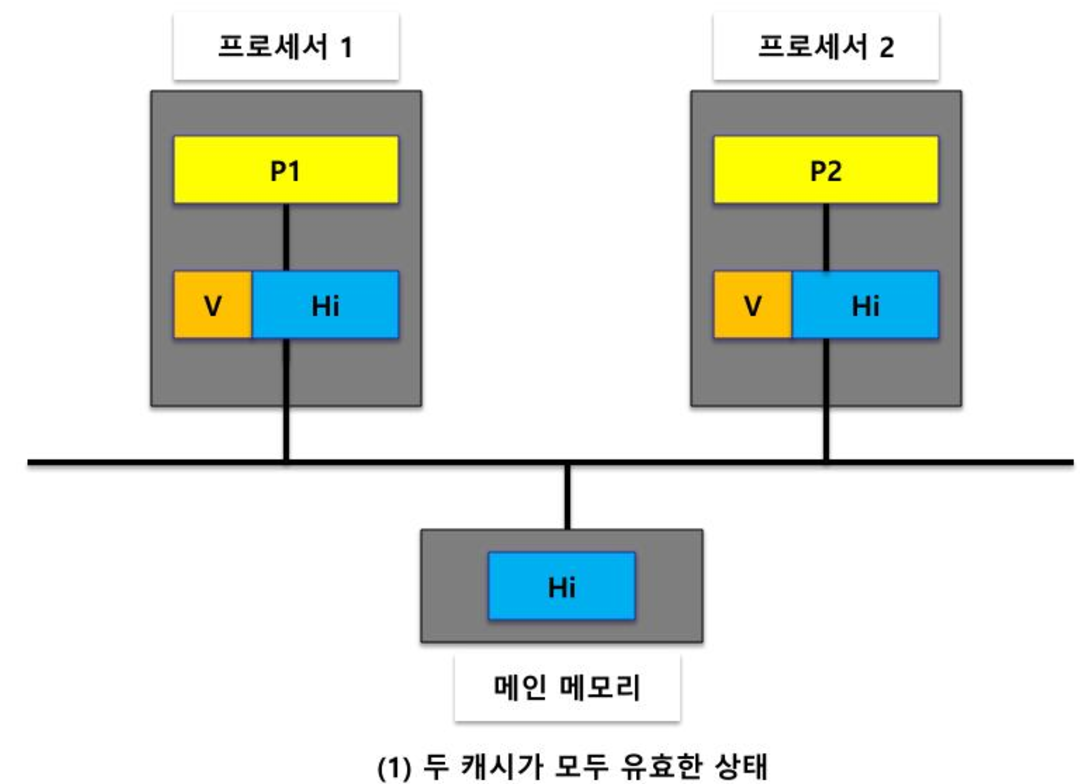

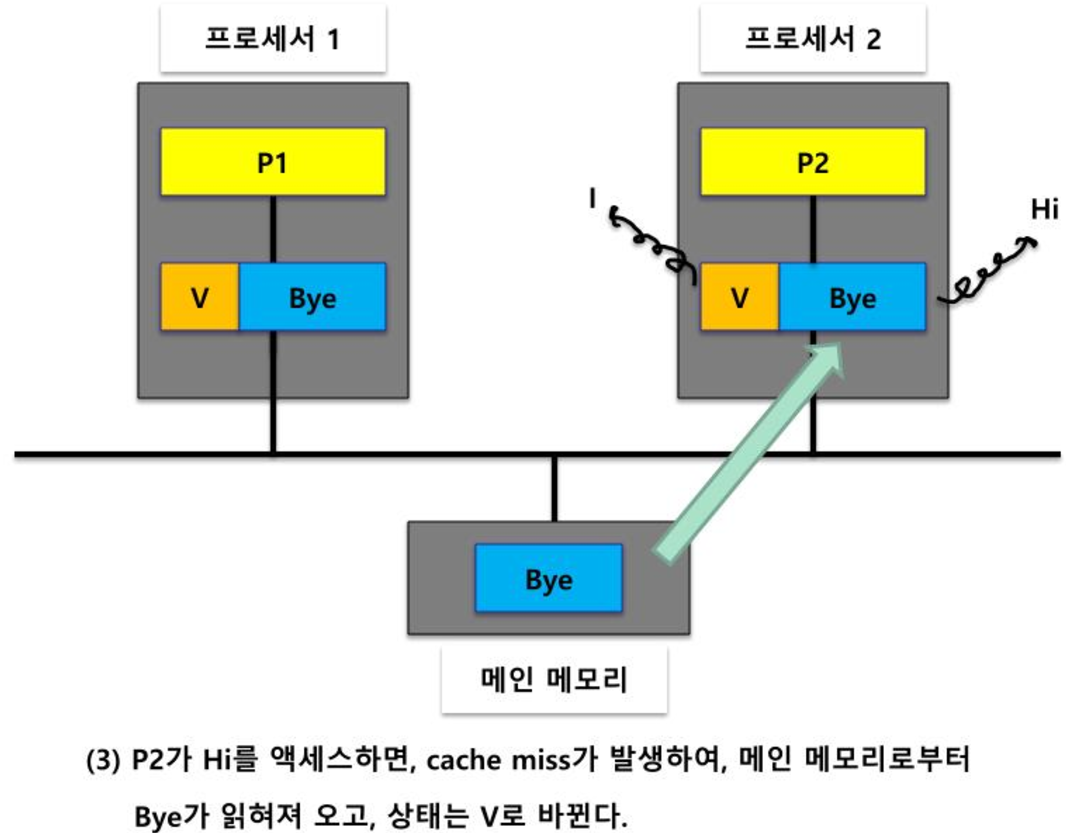

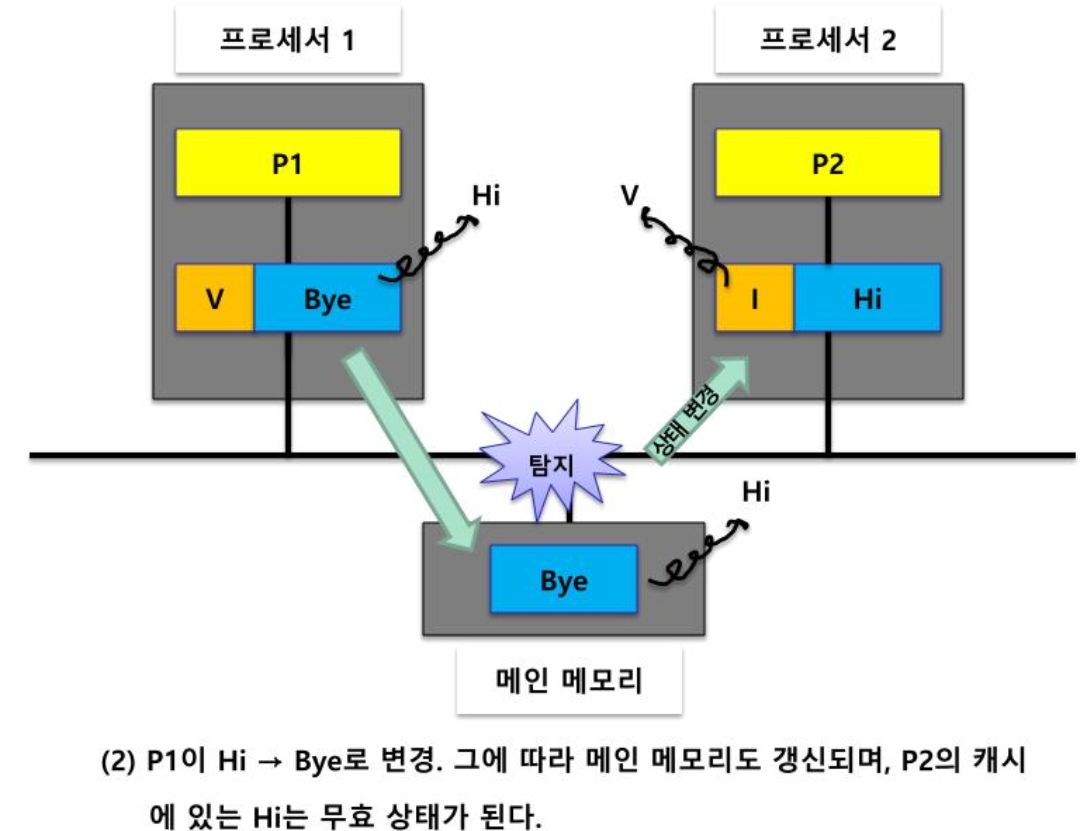

VI (Vaild & Invalid)	개념도
	개념	- 프로세서가 캐시 데이터 수정 시 주 기억장치로 갱신
	프로토콜	V: Valid -> 캐시 내용 = 주기억장치 내용
		I: Invalid -> 캐시 내용 != 주기억장치 내용

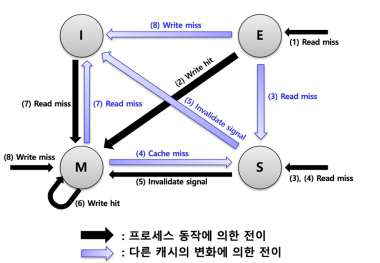

MESI	개념도
	개념	- 변경된 캐시 스누피 제어기가 다른 스누피 제어기에게 변경된 내용 통보
	프로토콜	수정(Modified): 데이터가 수정된 상태
		배타(Exclusive): 유일한 복사,주기억장치와 동일 상태
		공유(Shared): 데이터가 2개 이상 프로세서 캐시 공유
		무효(Invalid): 데이터가 다른 프로세서의 수정으로 무효
